با روند رو به رشد بازار دوربین مداربسته تحت شبکه (IP) همه شرکتها به سمت تولید سیستمهای نظارت تصویری تحت شبکه روی آوردند. این روند توسعه در بین چهار شرکت تولید کننده دوربین مداربسته برتر چینی سرعت بمراتب بیشتری نسبت به شرکتهای بین المللی داشت.

در این مقاله می خواهیم به بررسی تخصصی ظاهر و سخت افزار 4 دوربین مداربسته تحت شبکه 1.3 مگاپیکسلی هم رده از شرکتهای هایک ویژن، یونی ویو، داهوا و تیاندی بپردازیم. دوربینهای مداربسته یادشده تقریبا در بین محصولات میان رده و ارزان بازار قرار دارند و جزو محصولاتی با فروش رو به بالا محسوب می شوند. در این مقاله سی سی تی وی آنلاین تنها به نوع طراحی داخلی، سخت افزار و شکل کلی سیستم داخلی این دوربینهای مداربسته پرداخته خواهد شد. در ادامه به مقایسه جزئیات ظاهری و نوع ساختار سخت افزار داخلی می پردازیم:

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

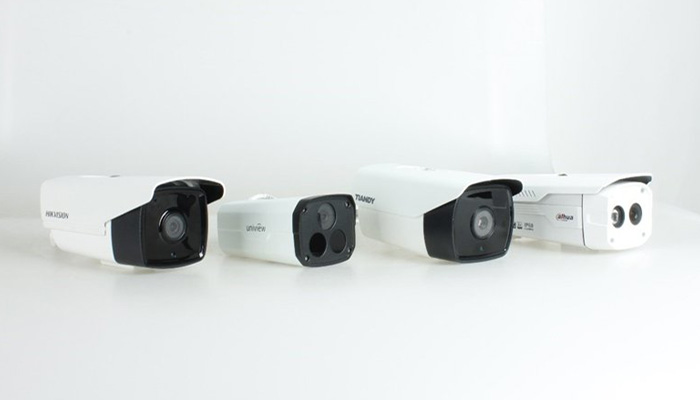

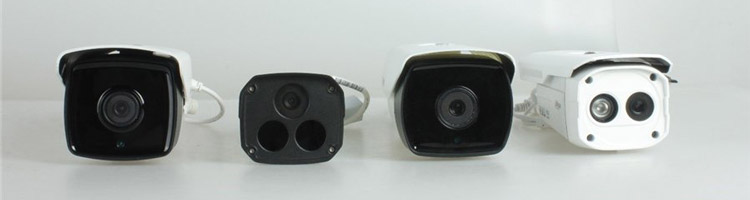

در ظاهر هایک ویژن و یونی ویو و تیاندی از طراحی سیاه و سفید در بدنه استفاده شده است ولی یونی ویو تمام سفید است. البته دوربین مداربسته یونی ویو (Uniview) سبک وزن ترین بوده و ظاهر دوربین مداربسته هایک ویژن و تیاندی هم خیلی به هم شبیه هستند. دوربین مداربسته داهوا هم کاملا شبیه به دوربینهای مداربسته عادی و معمول بازار طراحی شده است(استایل خاصی ندارد).

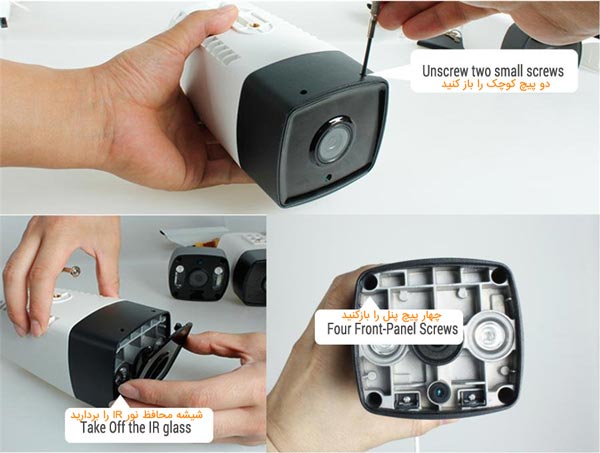

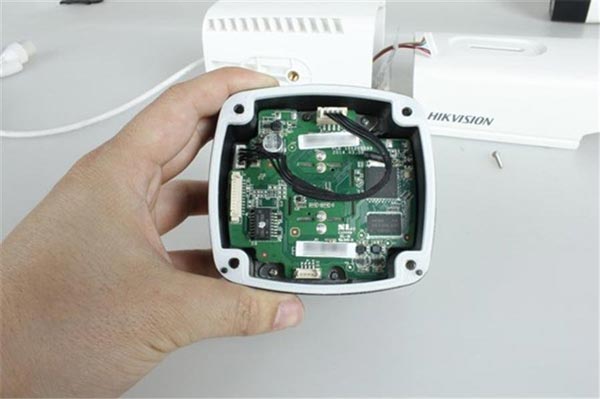

رفتیم سروقت بازکردن دوربینهای مداربسته و نگاهی به داخل آنها انداختیم. به ترتیب به بازکردن دوربین مداربسته هایک ویژن، یونی ویو، تیاندی و داهوا پرداختیم که تصاویر و توضیحاتش را در ادامه مقاله بررسی تخصصی دوربین مداربسته سی سی تی وی آنلاین می بینید. اول از همه دوربین مداربسته Hikvision را باز کردیم.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا
بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

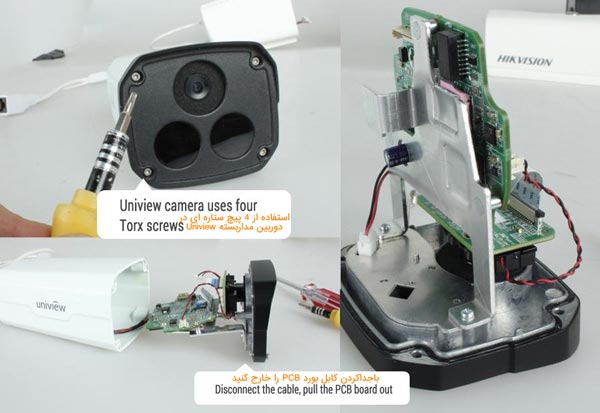

بعد به سراغ دوربین مداربسته Uniview رفتیم:

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

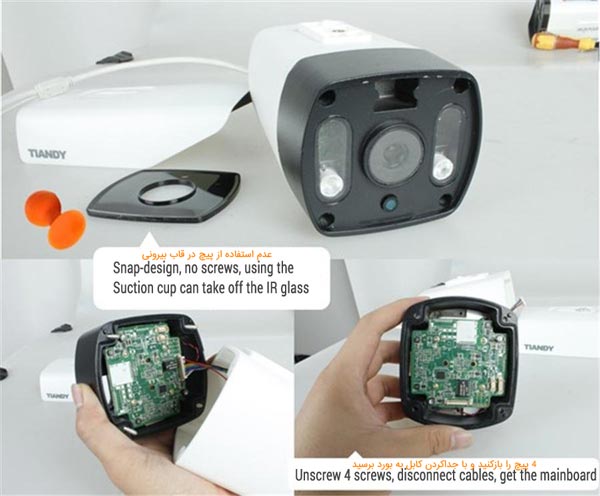

بازشده دوربین مداربسته تیاندی را هم در زیر می بینید:

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

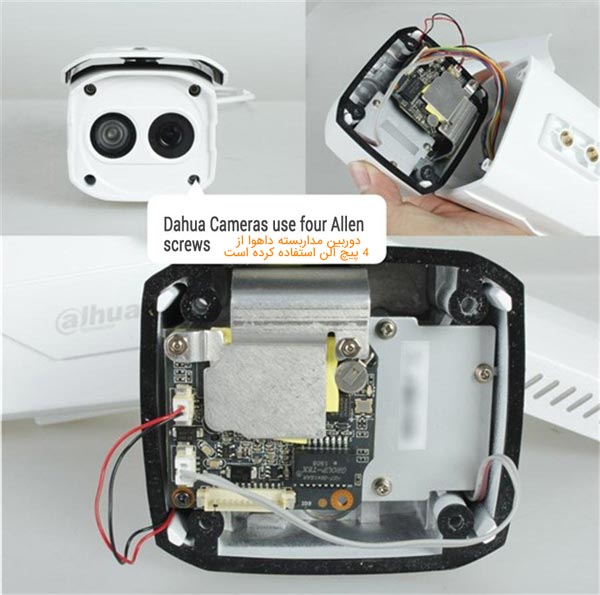

دوربین مداربسته Dahua هم در زیر مشاهده می کنید:

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

مقایسه فرم سخت افزاری دوربینهای مداربسته هایک ویژن، یونی ویو، تیاندی و داهوا

در استفاده های رایج، یک دوربین مداربسته با کیفیت می تواند 2 تا 3 سال بدون مشکل به کار خود ادامه دهد. اما اگر خوشبینانه و در شرایط خوب به موضوع نگاه کنیم جدا از بحث پایداری و اطمینان پذیری و کیفیت تجهیزات، دوربین مداربسته بدلیل شرایط بد آب و هوایی از کار می افتد.

بنابراین در نگاه بعدی کامل دوربینهای مداربسته را باز کرده به مقایسه ساختار سخت افزاری دوربینهای مداربسته، سیستم خنک کننده یا پراکنده کننده حرارتی، محافظ مدار(مدار حفاظت شوک الکتریکی) و طراحی سنسور تصویرپردازی دوربینهای مداربسته یاد شده پرداختیم.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

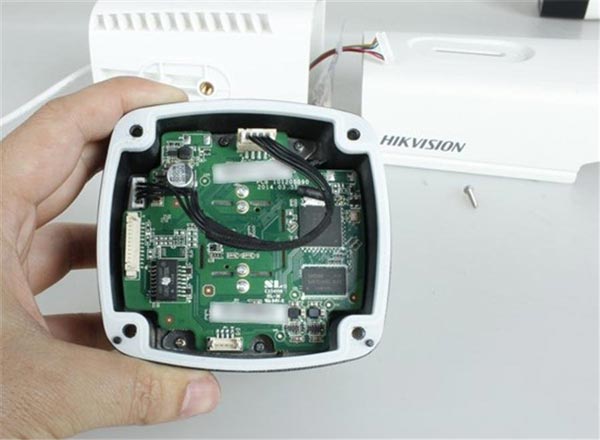

طراحی داخلی دوربین مداربسته هایک ویژن شامل یک بورد ساده PCB بدون هیچ لایه محافظ شفافی، طراحی ساده و مرتب داخلی و استفاده از بدنه ضخیم می شود.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

در تصویر بالا که دوربین مدار بسته یونی ویو را مشاهده می کنید، از طراحی بورد ویژه و یکتایی با دو بورد PCB (Dual-PCB) استفاده شده و پیچیدگی ساخت قابل مشاهده است. بورد بکار رفته در دوربین مداربسته یونی ویو از کیفیت ساخت، طراحی و معماری ویژه مختص خودش بهره می برد که از امتیازات آن بیشتر خواهیم گفت.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

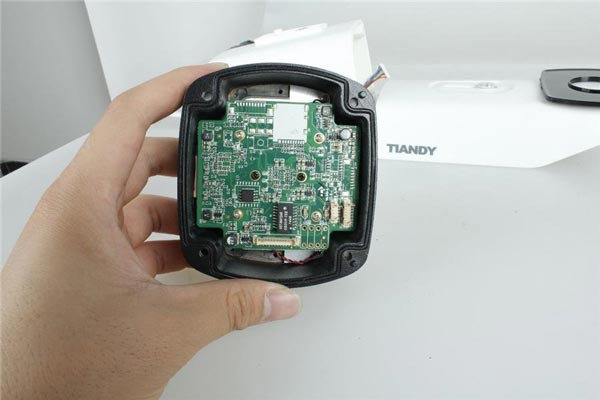

در تصویر بالا هم محصول شرکت تیاندی را با بورد PCB با ساختار و لایه ای ساده مشاهده می کنید.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

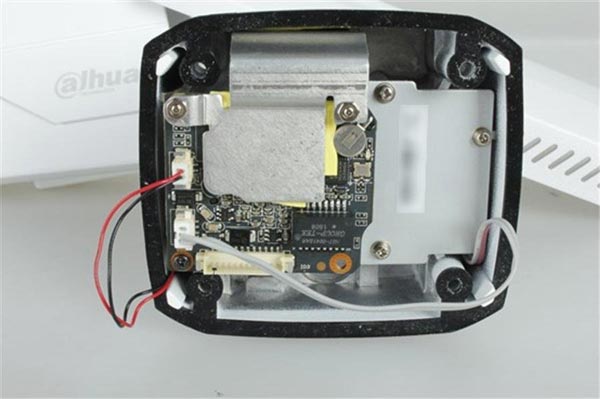

دوربین مداربسته تحت شبکه Dahua که در بالا دیدید هم از طراحی بورد ساده و تک بورد استفاده کرده و از فضای داخلی زیادی استفاده کرده است. ضمن اینکه بورد کوچک و فشرده ای نیز استفاده شده است.

ساختار و طراحی مکانیزم پراکندگی حرارت

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

در طراحی دوربین مدار بسته هایک ویژن از هیچ خنک کننده و پخش کننده ای برای حرارت CPU استفاده نشده است و طراحی مقعر PCB وظیفه جلوگیری از انتقال حرارت به حسگر تصویر را بر عهده دارد.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

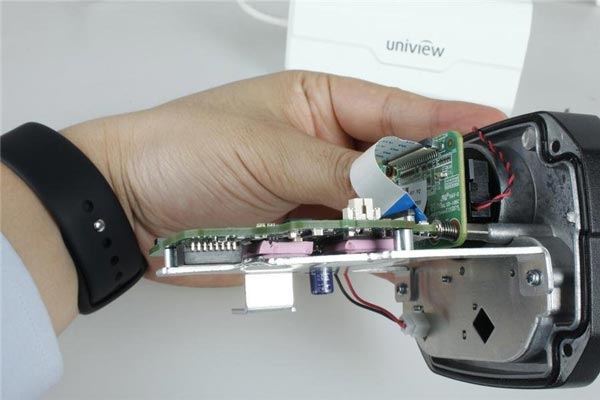

در دوربین مداربسته تحت شبکه یونی ویو پردازنده و سنسور تصویر CMOS بر روی دو بورد PCB مجزا قرار گرفته اند که باعث می شود حرارت CPU نتواند بر روی سنسور تصویربرداری اثر بگذارد و این یک خلاقیت جالب است. ضمن اینکه سنسور تصویر هم دیگر نیازی به پخش کننده حرارتی نداشته و قاب فلزی نگهدارنده بورد پردازنده می تواند در انتقال و پراکندگی حرارت دوربین مداربسته اثر بهتری داشته باشد.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

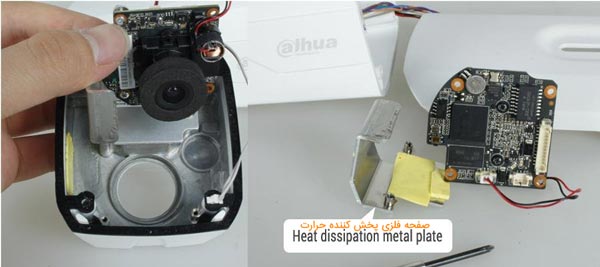

در دوربین مدار بسته داهوا صفحه فلزی پراکنده کننده حرارت با انتقال گرمای پردازنده به بدنه دوربین مداربسته سعی در خنثی سازی حرارت دارد. این روش بسیار معمولی و عرفی است اما در محیطهایی با دمای معمول و رو به گرم به مشکل می خورد. سایز کوچک بورد PCB هم باعث می شود حرارت سنسور تصویربرداری بالا بماند و بر روی تصویر هم بطور غیر مستقیم اثر بد بگذارد.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

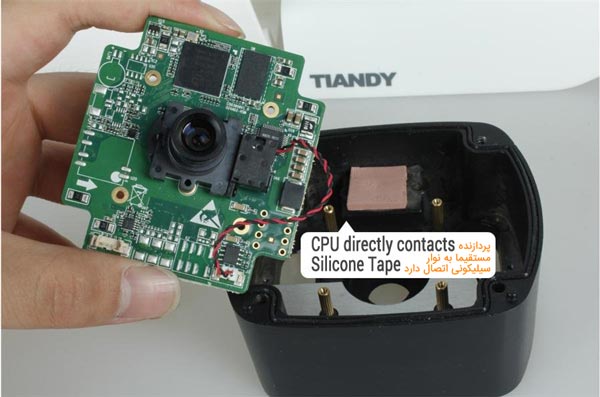

برعکس داهوا در دوربین مداربسته تیاندی که در بالا می بینید از سیستم پخش حرارت ساده تری استفاده شده و پردازنده دوربین مداربسته هم مستقیما بر روی نوار سیلیکون قرار گرفته و حرارت را بخوبی پخش می نماید.

طراحی مدار محافظ شوک الکتریکی دوربین مداربسته

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

در سیستم سخت افزاری دوربین مداربسته هایک ویژن بعد از بخش انتقال شبکه، دو دیود TVS (قطع کننده انتقال ولتاژ) برای حفاظت مدار دوربین مداربسته در برابر شوکهای الکتریکی بکار گرفته شده است. این بخش مثل EFT (انتقال سریع الکتریکی) و ESD  (دشارژ الکترو استاتیک)  عمل می کند. در بخش ورودی از یک SMC برای ایمنی در برابر انرژی الکتریکی بعدی شوکهایی مثل رعد و برق استفاده شده است.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

یونی ویو : بعد از بخش انتقال دهنده شبکه از یک چیپ 6 پین برای حفاظت EFT و ESD استفاده شده است. در بخش ورودی الکتریکی هم از یک SMC حفظ مدار در برابر شوک الکتریکی استفاده شده است. بر روی این بخش یونی ویو بسیار خوب عمل کرده است.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

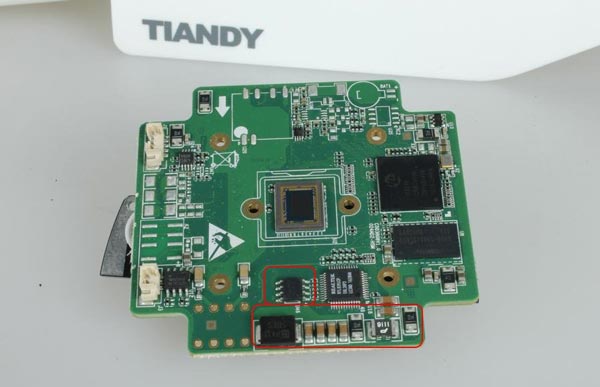

تیاندی از یک چیپ 8 پین SOIC برای حفاظت از اتصالات شبکه بهره می برد و در ورودی انرژی الکتریکی هم از دیود انرژی بالای SMC برای جلوگیری از شوک الکتریکی استفاده می کند.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

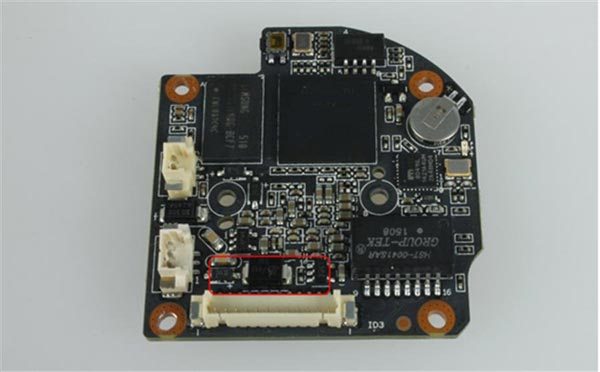

داهوا : همانند دوربینهای مدار بسته بالا داهوا هم از یک TVS بعد از بخش شبکه استفاده کرده و بدلیل طراحی کوچک بخش TVS و عدم پیش بینی محافظ دیگر، در برابر شوک الکتریکی مثل رعد و برق آسیب خواهد دید.

تفاوت سنسورهای تصویربرداری CMOS

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

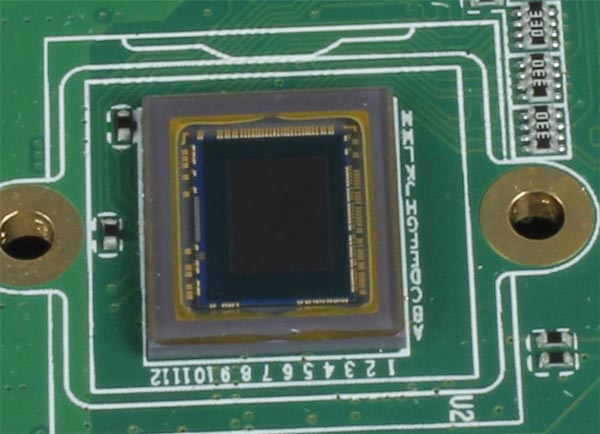

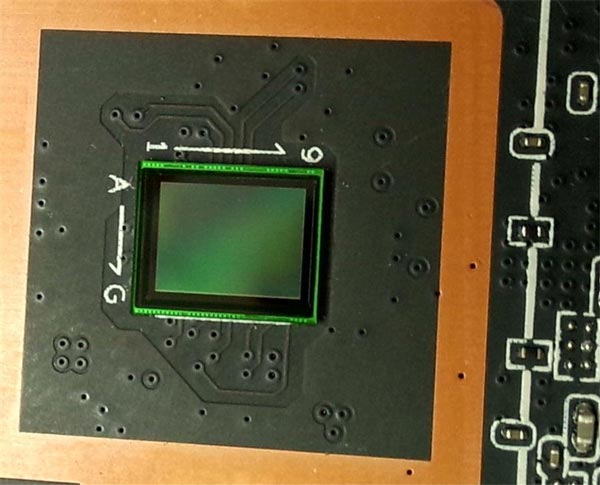

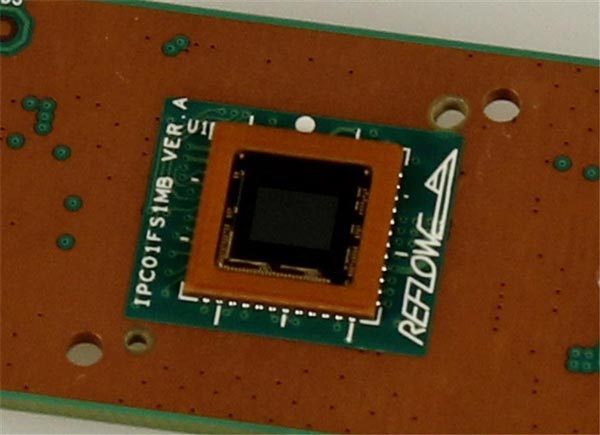

هایک ویژن از یک سنسور 1/3” از نوع آنبرد یا مجتمع نیمه هادی استفاده کرده که کیفیت تصویری خوبی دارد.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

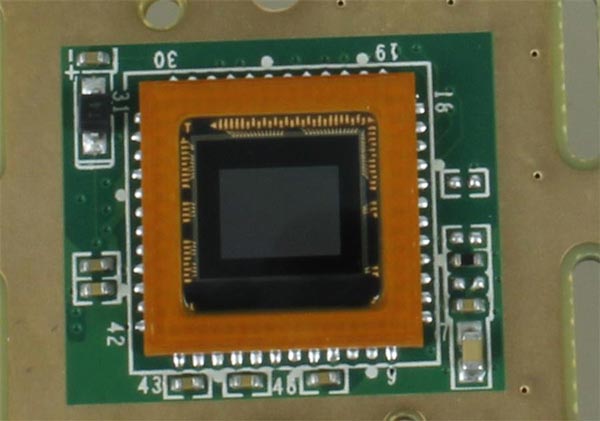

یونی ویو هم در این دوربین مداربسته هم از سنسوری با ابعاد مشابه با سنسور بالا استفاده کرده است و کیفیت تصویر خوبی دارد.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

تیاندی از سنسور 1/3” سونی با سری IMX225 استفاده کرده که در شرایط نور کم کیفیت بسیار خوبی دارد.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

داهوا از سنسور 1/3” مدل OmniVision OV9756 با ابعادی کوچک استفاده کرده که حرارت هسته بالایی داشته و مشکلش را پیشتر عنوان کردیم.

اجزای کلی

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

هایک ویژن (تصویر بالا) بخشهای کمی داشت ولی پیچهای فراوانی در طراحی استفاده کرده بود و قابل باز شدن بودند.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

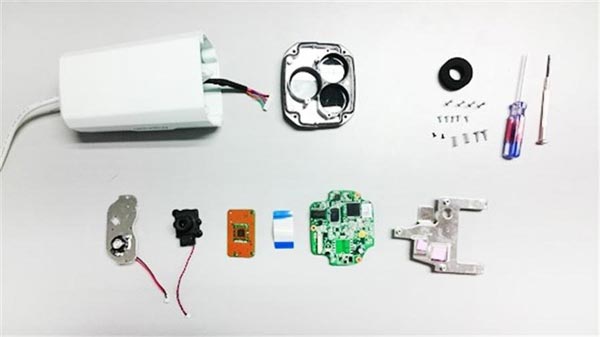

یونی ویو از پیچهای ستاره ای (خورشیدی Torx) استفاده کرده و ساختار پیچیده ای داشت.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

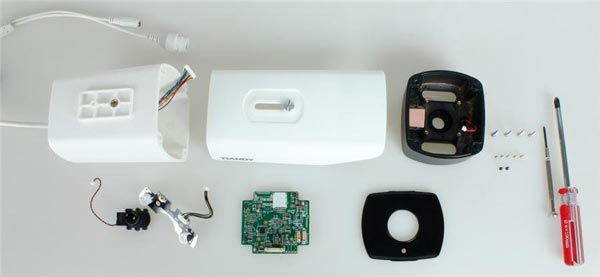

دوربین مداربسته تیاندی از بخشهای مجزای کمی استفاده کرده و بازکردن آسانی دارد.

بررسی تخصصی دوربین مداربسته هایک وِیژن یونی ویو داهوا

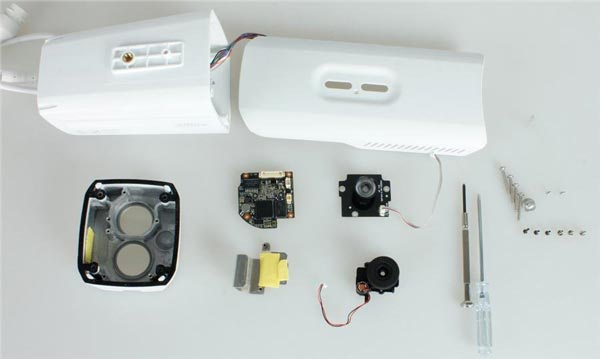

دوربین مدار بسته داهوا از بخشهای کمی استفاده کرده بود اما بازکردن همان بخشهای محدود هم اصل ساده نبود.
